ÜRÜN VE ÇÖZÜMLER
Doğru sistemle ileri.
Vidalı mil ve trapez mil ürünlerini iki ayrı ana kategoride inceleyin.
VİDALI MİL VE TRAPEZ MİL ÇÖZÜMLERİ
Makinenize uygun mil ve somunu birlikte belirleyelim.
İleri Mühendislik ile vidalı mil ve somunları, trapez mil ve somunları için ürün seçeneklerini, teknik çizimleri ve bağlantı ölçülerini inceleyin. Mevcut parçanızı yenilemek veya yeni bir hareket sistemi planlamak için ölçülerinizi bizimle paylaşın.

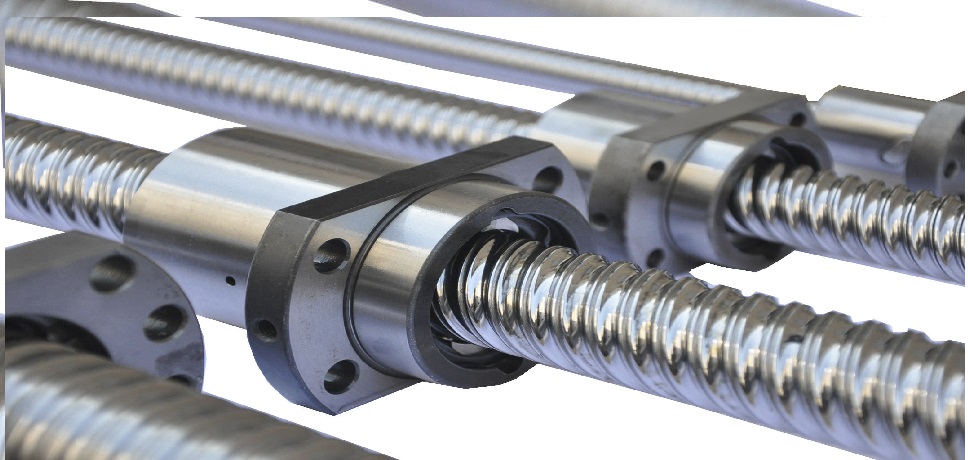

Vidalı mil ve somunları
Vidalı mil ve somun mekanizması, dönme hareketini doğrusal harekete dönüştürmek için kullanılır. Bilyalı sistemlerde mil ile somun arasındaki yük aktarımı, devridaim yapan bilyalar üzerinden gerçekleşir. Seçim yapılırken yalnızca mil çapına bakmak yeterli değildir. Hatve, strok, destekleme düzeni, eksenel yük, çalışma hızı ve hassasiyet ihtiyacı birlikte değerlendirilmelidir.
Ürün bölümünde HIWIN, GTEN, Thomson, THK ve Uzak Doğu seçeneklerini ayrı marka sayfalarında inceleyebilirsiniz. Somun gövdesi, flanş yapısı ve montaj delikleri ürün ailesine göre değişebilir. Teknik resimdeki bağlantı ölçülerini mevcut makineyle karşılaştırmak, uygun parçayı belirlemenin önemli bir adımıdır. Marka adı veya benzer ürün kodu tek başına ölçü uyumunu göstermez.
Vidalı mil ürünlerini inceleyin ↗Trapez mil ve somunları
Trapez dişli miller, kayma esasına göre çalışan vida ve somun mekanizmalarında kullanılır. Trapez mil ve somunları; ayar mekanizmaları, konumlandırma düzenekleri ve farklı makine uygulamalarında değerlendirilebilir. Milin çapı ve hatvesi kadar somun malzemesi, diş yönü, yağlama koşulları ve çalışma sıklığı da ürün seçimini etkiler.
Trapez mil ile bilyalı vidalı mil aynı çalışma yapısına sahip değildir. Her iki ürün grubunun verim, sürtünme, aşınma ve boşluk özellikleri farklıdır. Uygun çözüm, uygulamanın yük ve hareket gereksinimlerine göre belirlenmelidir. Özellikle düşey eksenlerde yük tutma davranışı yalnızca ürün adından çıkarılamaz; sistemin frenleme ve emniyet düzeni ayrıca değerlendirilmelidir.
Trapez mil ürünlerini inceleyin ↗Çap, hatve ve boy neden birlikte değerlendirilir?
Mil çapı, sistemin taşıma ve rijitlik gereksinimleriyle ilişkilidir. Hatve ve ilerleme değeri ise motorun devriyle birlikte eksenin hareket hızını etkiler. Çok ağızlı vidalarda hatve ile bir turdaki ilerleme aynı değer olmayabilir. Bu nedenle teknik belgelerdeki ölçü tanımları dikkatle okunmalıdır. Toplam mil boyu ile kullanılabilir hareket mesafesi de birbirinden farklıdır.

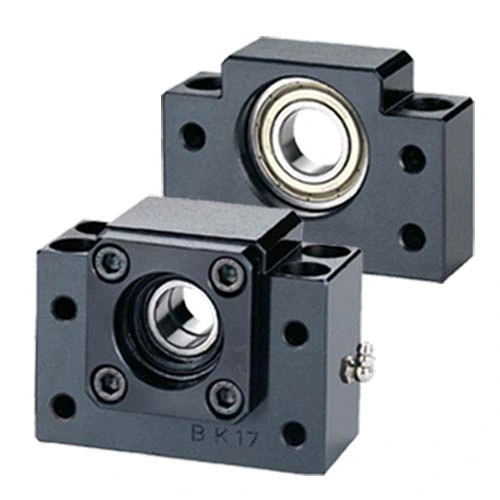

Uzun millerde kritik devir ve burkulma; yüksek hız veya tekrarlı çalışmada yağlama ve ısınma dikkate alınmalıdır. Sabit ve destek yataklarının yerleşimi, motor bağlantısı, kaplin ve uç işleme ölçüleri sistemin bütününü etkiler. Bir parçayı değiştirirken yalnızca görünen dişli bölümün ölçülmesi, sipariş için yeterli olmayabilir.
Somun ve bağlantı ölçülerini doğrulayın
Yeni bir somun seçerken dış çapı, gövde boyu, flanş çapı, delik dairesi ve bağlantı deliklerinin konumu kontrol edilmelidir. Aynı nominal mil ölçüsünde farklı gövde ve flanş seçenekleri bulunabilir. Mevcut somunun üzerindeki kodun okunaklı fotoğrafı, parçanın farklı açılardan görüntüsü ve bağlantı ölçüleri doğru eşleştirmeye yardımcı olur.
Boşluk veya aşınma şikâyetlerinde sorun yalnızca somundan kaynaklanmayabilir. Yataklama, bağlantı gevşekliği, hizalama ve yağlama koşulları da incelenmelidir. Ürün değişimi öncesinde mevcut çalışma koşullarının paylaşılması, seçimin yalnızca ölçü benzerliğine dayanmasını önler.
Teklif talebinizi nasıl hazırlayabilirsiniz?
Mil çapı, hatve veya ilerleme değeri, toplam uzunluk ve ihtiyaç adedini belirtin. Varsa teknik resminizi ve mevcut ürünün kodunu ekleyin. Uç işleme gerekiyorsa yatak çapları, omuz boyları, segman kanalları ve motor bağlantı detayları resim üzerinde tanımlanmalıdır. Trapez ürünlerde sağ veya sol diş yönünü ve somun malzemesini de paylaşın.
Teknik çiziminiz yoksa mevcut parçanın ölçülü fotoğraflarıyla başlayabiliriz. Makinenin kullanım amacı, yükün yönü, hareket sıklığı ve beklenen strok gibi bilgiler de değerlendirmeye yardımcı olur. İleri Mühendislik ile iletişime geçerek ürün seçimi ve teklif için gerekli bilgileri birlikte netleştirebilirsiniz.
Ölçülerinizi paylaşın, teklif isteyin ↗Teknik çizimler ve katalog bilgileri
Ürün sayfalarındaki çizim ve tablolar, mil ile somunun bağlantı yapısını incelemek için hazırlanmıştır. Çizimde kullanılan ölçü harfleri ve birimler birlikte okunmalıdır. Sipariş öncesinde ürün kodu, teknik ölçüler ve kullanım koşulları karşılaştırılmalı; katalogdaki genel bir ürün ailesi ile teklif edilen parça birbirine karıştırılmamalıdır.
Eski bir parçanın yerine ürün arıyorsanız milin ve somunun birlikte değerlendirilmesi önemlidir. Mevcut milde aşınma, yüzey hasarı veya ölçü farklılığı varsa yalnızca somun değişimi uygun sonuç vermeyebilir. İhtiyacınızı teknik bilgilerle paylaşarak doğru ürün grubundan başlayabilirsiniz.
