Ölçüye Göre Somun Gövdeleri
Ölçüye Göre Vidalı Mil Somun Gövdeleri
| Model | ØD | B | H | h | E | L | C1 | C2 | P | X | W | Y | Tip |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1605 | 28 | 52 | 40 | 20 | 12 | 40 | 8 | 24 | 40 | M5 | 38 | M5 | 1 |
| 1616 | 32 | 60 | 40 | 20 | 12 | 30 | 7,5 | 15 | 48 | M5 | 42 | M4 | 2 |
| 2005-2010 | 36 | 62 | 44 | 22 | 12 | 40 | 8 | 24 | 48 | M6 | 47 | M6 | 1 |
| 2020 | 39 | 70 | 44 | 22 | 12 | 40 | 7 | 26 | 56 | M6 | 50 | M5 | 2 |
| 2505-2510 | 40 | 66 | 48 | 24 | 13 | 40 | 8 | 24 | 50 | M6 | 51 | M6 | 1 |
| 2525 | 47 | 78 | 55 | 27,5 | 13 | 47 | 8 | 31 | 66 | M6 | 60 | M6 | 2 |
| 3205-3210 | 50 | 86 | 62 | 31 | 17 | 40 | 8 | 24 | 66 | M8 | 65 | M8 | 1 |
| 4005 | 63,2 | 98,35 | 79,85 | 59,6 | 20,1 | 40 | 77,5 | M8 | M8 | 1 |
Model ve gövde ölçüleri
1605, 1616 ve diğer model seçenekleri için somun yuvası ve makine bağlantı ölçülerini karşılaştırın. Tablodaki model ifadesi tek başına her üreticinin somunuyla uyum garantisi değildir; somun dış çapı ve bağlantı geometrisi teknik çizimle doğrulanmalıdır.

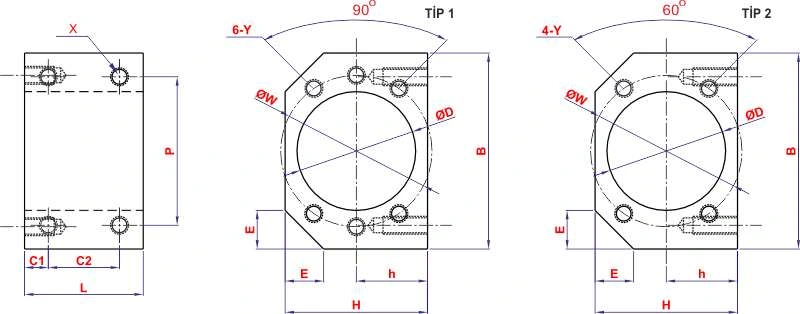

Çizimdeki ölçü harfleri
ØD somun yuvasıyla ilgili çapı; B, H, h ve diğer alanlar gövdenin dış yapısı ve bağlantı konumlarını belirtir. Harfler teknik çizimdeki karşılıklarıyla birlikte okunmalıdır. Dişli delikler tabloda metrik diş tanımıyla gösterilir; bu değerler delik çapı gibi değerlendirilmez.
Yenileme ve sipariş
Mevcut somunun modelini, yuva çapını, gövde yüksekliğini ve bağlantı aralıklarını paylaşın. Yeni bir tasarımda ise somun teknik resmiyle bağlantı yapılacak tablanın resmi birlikte değerlendirilir. Adet ve kullanım koşulları teklif kapsamının netleştirilmesine yardımcı olur.
