BF Serisi Vidalı Mil Uç Yatakları

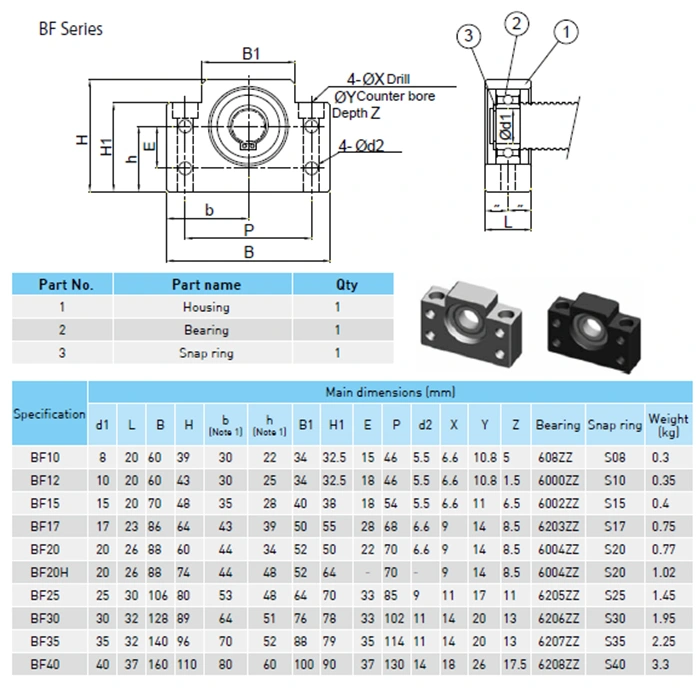

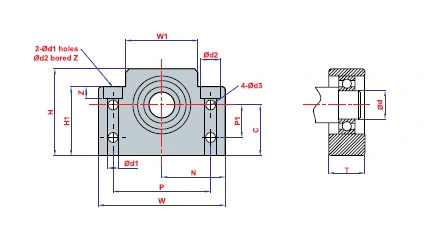

BF Serisi — Katalog Çizimi ve Ölçüleri
DMS / DUP Ölçü Seçenekleri
| Marka | Model | Ød | T | W | W1 | H | H1 | P | P1 | Ød1 | Ød2 | Z | Ød3 | N | C |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DMS | BF 10 | 8 | 20 | 60 | 34 | 39 | 32,5 | 46 | 15 | 6,3 | 10,5 | 5 | 5,5 | 30 | 22 |
| DMS | BF 12 | 10 | 20 | 60 | 34 | 43 | 32,5 | 46 | 18 | 6,3 | 10,8 | 1,5 | 5,5 | 30 | 25 |
| DMS | BF 15 | 15 | 20 | 70 | 40 | 48 | 38 | 54 | 18 | 6,3 | 11 | 6,5 | 5,5 | 35 | 28 |
| DMS | BF 17 | 17 | 23 | 86 | 50 | 65 | 55 | 68 | 28 | 8,7 | 14 | 8,6 | 6,6 | 43 | 39 |
| DMS | BF 20 | 20 | 26 | 88 | 52 | 60 | 50 | 70 | 22 | 8,7 | 14 | 8,6 | 6,6 | 44 | 34 |
| DMS | BF 25 | 25 | 30 | 106 | 64 | 80 | 70 | 85 | 33 | 10,7 | 17,5 | 11 | 9 | 53 | 48 |
| DMS | BF 30 | 30 | 32 | 128 | 76 | 89 | 78 | 102 | 33 | 13,7 | 20 | 13 | 11 | 64 | 51 |
| DMS | BF 40 | 40 | 37 | 160 | 100 | 109 | 90 | 130 | 37 | 17,7 | 26 | 17,5 | 14 | 80 | 60 |
| DUP | BF 10 | 8 | 20 | 60 | 34 | 39 | 32,5 | 46 | 15 | 6,3 | 10,5 | 5 | 5,5 | 30 | 22 |
| DUP | BF 15 | 15 | 20 | 70 | 40 | 48 | 38 | 54 | 18 | 6,3 | 11 | 6,5 | 5,5 | 35 | 28 |
| DUP | BF 17 | 17 | 23 | 86 | 50 | 65 | 55 | 68 | 28 | 8,7 | 14 | 8,6 | 6,6 | 43 | 39 |
| DUP | BF 20 | 20 | 26 | 88 | 52 | 60 | 50 | 70 | 22 | 8,7 | 14 | 8,6 | 6,6 | 44 | 34 |
| DUP | BF 25 | 25 | 30 | 106 | 64 | 80 | 70 | 85 | 33 | 10,7 | 17,5 | 11 | 9 | 53 | 48 |
| DUP | BF 30 | 30 | 32 | 128 | 76 | 89 | 78 | 102 | 33 | 13,7 | 20 | 13 | 11 | 64 | 51 |
| DUP | BF 40 | 40 | 37 | 160 | 100 | 109 | 90 | 130 | 37 | 17,7 | 26 | 17,5 | 14 | 80 | 60 |
Dik gövdeli destek tarafı yataklama
BF serisi, vidalı milin destek tarafında radyal yataklama için kullanılan dik gövdeli uç yatak grubudur. Sabit taraf bağlantısıyla aynı görevi üstlenmez; eksenin düzenine göre destek tarafındaki çalışma payı ve bağlantı şekli birlikte değerlendirilir.
Model ve bağlantı ölçülerini kontrol edin
BF model numarası, her durumda doğrudan mil ucunun işlenmiş çapıyla aynı anlama gelmez. Örneğin tablodaki model ile Ød sütunu ayrı alanlardır. Sipariş öncesinde teknik çizimdeki yatak çapını, gövde yüksekliğini ve taban bağlantı aralıklarını kontrol edin.
Montaj düzeni
Destek tarafının eksenel çalışma düzeni, sıcaklık değişimi ve mil boyundaki değişimlerle birlikte değerlendirilir. Sabit ve destek tarafını rastgele birbirinin yerine kullanmak uygun bir çözüm değildir. Gövdenin şaseye oturuşu ve milin serbest dönüşü ilk çalıştırma öncesinde kontrol edilmelidir.
Teklif için gerekli bilgiler
Model kodunu, ihtiyacınız olan adedi ve varsa eski parçanın fotoğrafını paylaşın. Mil ucunun teknik resmi, karşı uçtaki yatak tipi ve tahrik bağlantısı da değerlendirmeye yardımcı olur. Tablolardaki farklı markaların değerleri kendi satırları içinde okunmalıdır.
