BK Serisi Vidalı Mil Uç Yatakları

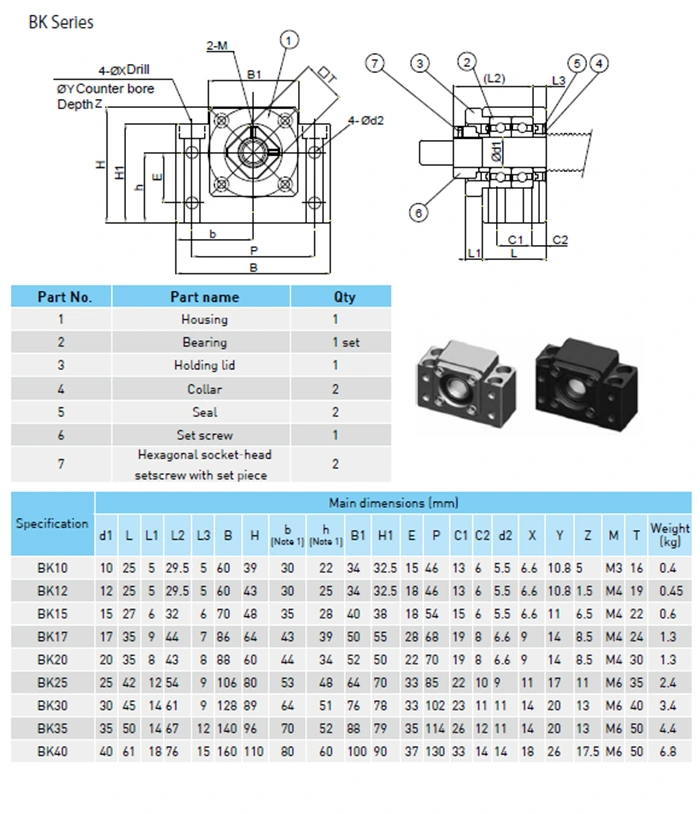

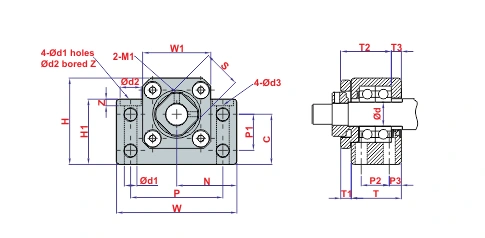

BK Serisi — Katalog Çizimi ve Ölçüleri

DMS / DUP Ölçü Seçenekleri

Model veya ölçü arayın

Marka	Model	Ød	T	T1	T2	T3	W	W1	H	H1	N	C	P	P1	P2	P3	Ød1	Ød2	Z	Ød3
DMS	BK 10	10	25	5	29,5	5	60	34	39	32,5	30	22	46	13	13	6	6,3	10,5	1,5	5,5
DMS	BK 12	12	25	5	29,5	5	60	34	43	32,5	30	25	46	18	13	6	6,3	10,5	1,5	6,6
DMS	BK 15	15	27	6	32	6	70	38	48	38	35	28	54	18	15	6	6,3	10,5	6,5	6,6
DMS	BK 17	17	35	9	44	7	86	48	63	55	43	39	68	28	19	8	8,7	14	8,6	6,6
DMS	BK 20	20	35	8	43	8	88	50	59	50	44	34	70	22	19	8	8,7	14	8,5	6,6
DMS	BK 25	25	42	12	54	9	106	62	79	70	53	48	85	33	22	10	10,7	17,5	10,8	9
DMS	BK 30	30	45	14,2	61	9	128	74	88	78	64	51	102	33	23	11	13,7	20	13	11
DMS	BK 40	40	61	18,2	76	15	160	98	109	90	80	60	130	37	33	14	17,7	26	17,5	14
DUP	BK 10	10	25	5	29,5	5	60	34	39	32,5	30	22	46	13	13	6	6,3	10,5	1,5	5,5
DUP	BK 12	12	25	5	29,5	5	60	34	42	32,5	30	25	46	18	13	6	6,3	10,5	1,5	5,5
DUP	BK 15	15	27	6	32	6	70	38	48	38	35	28	54	18	15	6	6,3	10,5	6,5	5,5
DUP	BK 20	20	35	8	43	8	88	50	59	50	44	34	70	22	19	8	8,7	14	8,5	6,6
DUP	BK 25	25	42	12	54	9	106	62	79	70	53	48	85	33	22	10	10,7	17,5	10,8	9
DUP	BK 30	30	45	14,2	61	9	128	74	88	78	64	51	102	33	23	11	13,7	20	13	11
DUP	BK 40	40	61	18,2	76	15	160	98	109	90	80	60	130	37	33	14	17,7	26	17,5	14

Dik gövdeli sabit taraf yataklama

BK serisi, vidalı mil ekseninin sabit tarafındaki yataklama ve gövde bağlantısı için değerlendirilir. Somun, tahrik mili ve karşı uçtaki destek yatağıyla birlikte bir eksen düzeni oluşturur.

Model ve bağlantı ölçülerini kontrol edin

BK seçiminde yalnızca katalogda yazan nominal ölçü yeterli değildir. Mil ucunun işlenmiş çapı, omuz konumu, kilit somunu dişi ve gövdenin merkeze yüksekliği birlikte kontrol edilir. Yeni gövde mevcut makineye takılacaksa taban deliklerinin aralığı, bağlantı yüzeyi ve montaj alanı da doğrulanmalıdır.

Montaj düzeni

Sabit tarafın bağlantısı, milin gövdeye göre eksenel konumunu etkiler. Montaj sırasında hizalama hatası cıvataları zorlayarak giderilmez. Yatak, mil ve somun aynı doğrultuda kurulmalı; karşı destek tarafının çalışma şekli ayrıca belirlenmelidir.

Teklif için gerekli bilgiler

Model kodunu, ihtiyacınız olan adedi ve varsa eski parçanın fotoğrafını paylaşın. Mil ucunun teknik resmi, karşı uçtaki yatak tipi ve tahrik bağlantısı da değerlendirmeye yardımcı olur. Tablolardaki farklı markaların değerleri kendi satırları içinde okunmalıdır.

Ölçülerinizi paylaşın, teklif isteyin ↗

Teknik ölçü kaynağı ↗
