Motor Flanşlı Uç Yataklar

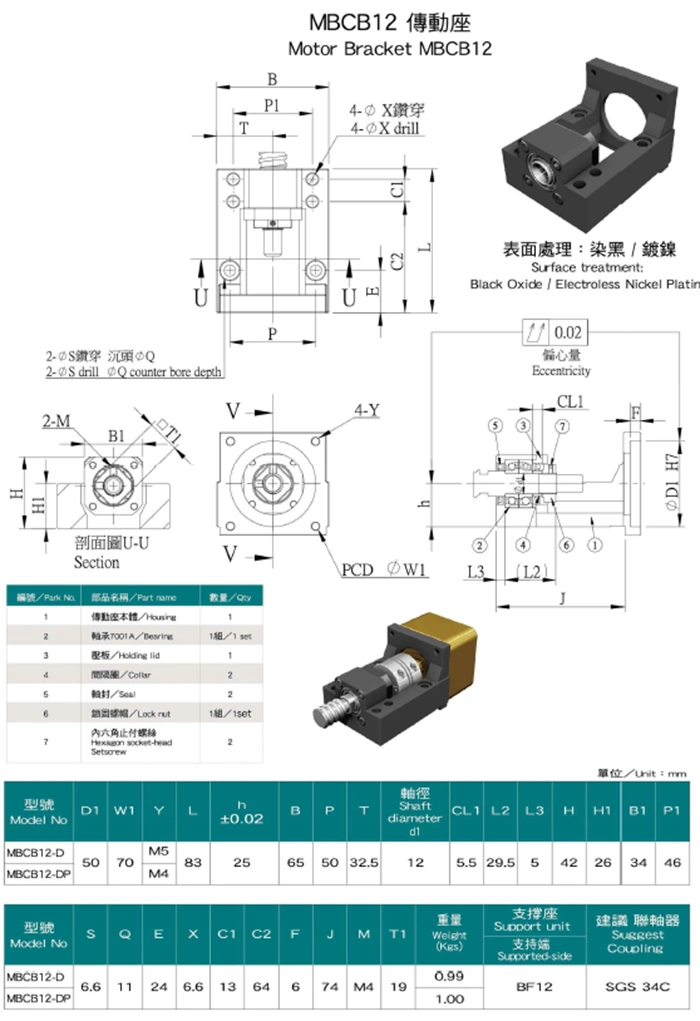

MBCB12 Motor Bağlantı Gövdesi

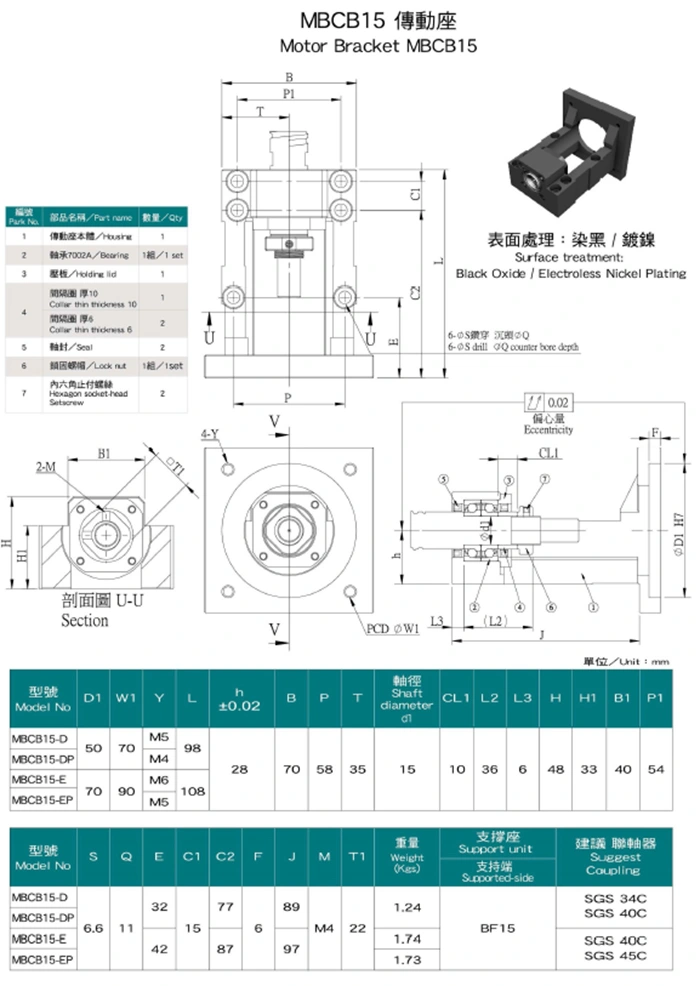

MBCB15 Motor Bağlantı Gövdesi

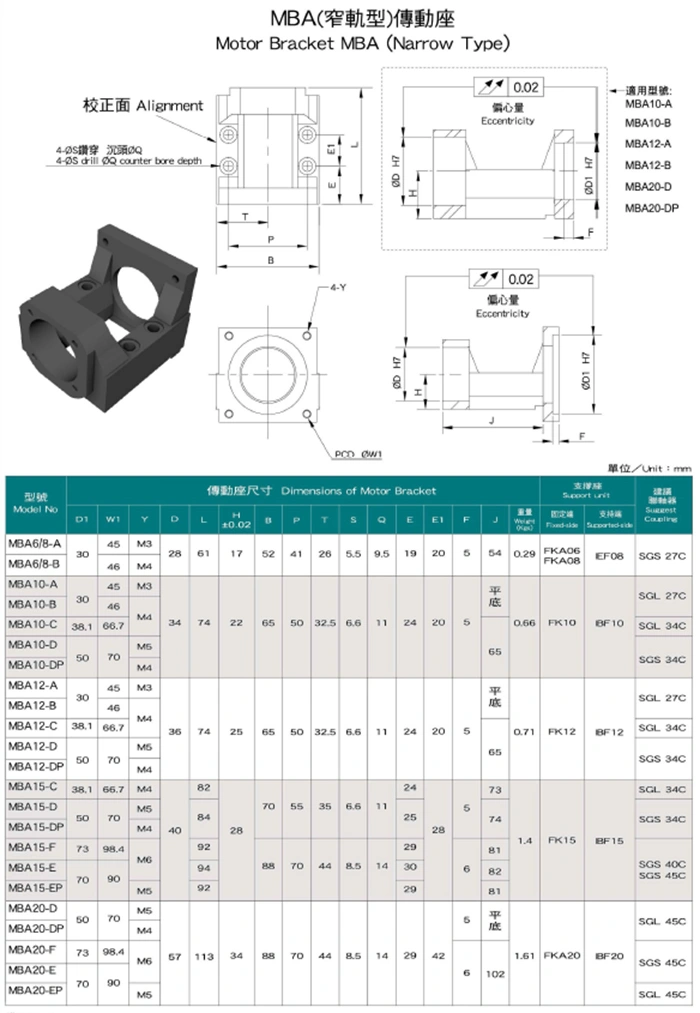

MBA Dar Tip Motor Bağlantı Gövdesi
Motor ile mil yatağını aynı bağlantı düzeninde birleştirin
Motor flanşlı uç yatak ve bağlantı gövdeleri, tahrik motorunun vidalı mil ekseniyle aynı montaj yapısında konumlandırılması için kullanılır. Ürün sayfasında MBCB12, MBCB15 ve MBA ailelerinin kaynak teknik çizimleri ayrı ayrı gösterilir.
Motor flanşı ve eksen yüksekliği
Motorun bağlantı delikleri, merkezleme çapı, mil çıkıntısı ve kaplin boyu birlikte kontrol edilmelidir. Yalnızca motor gövde ölçüsünün bilinmesi, bağlantı gövdesinin uygun olduğunu doğrulamaz. Katalogdaki motor bağlantı yüzeyi ile yatak ekseni arasındaki ilişki incelenmelidir.
Standart ve dar tip seçenekler
MBCB ve MBA çizimlerinde farklı gövde geometrileri bulunur. Montaj alanı, kaplinin erişilebilirliği ve bakım için gereken boşluk seçimde dikkate alınır. Her modelin destek yatağı ve kaplin eşleştirmesi kendi katalog satırından değerlendirilmelidir; farklı ailelerin ölçüleri birleştirilmemelidir.
Teklif bilgileri
Motor teknik resmi, vidalı mil uç işleme resmi, kaplin kodu ve gerekli adedi paylaşabilirsiniz. Mevcut makinede değişim yapılacaksa gövdenin oturduğu yüzey ve bağlantı deliklerinin ölçüleri de gereklidir.
