CPC Vidalı Mil ve Somunları

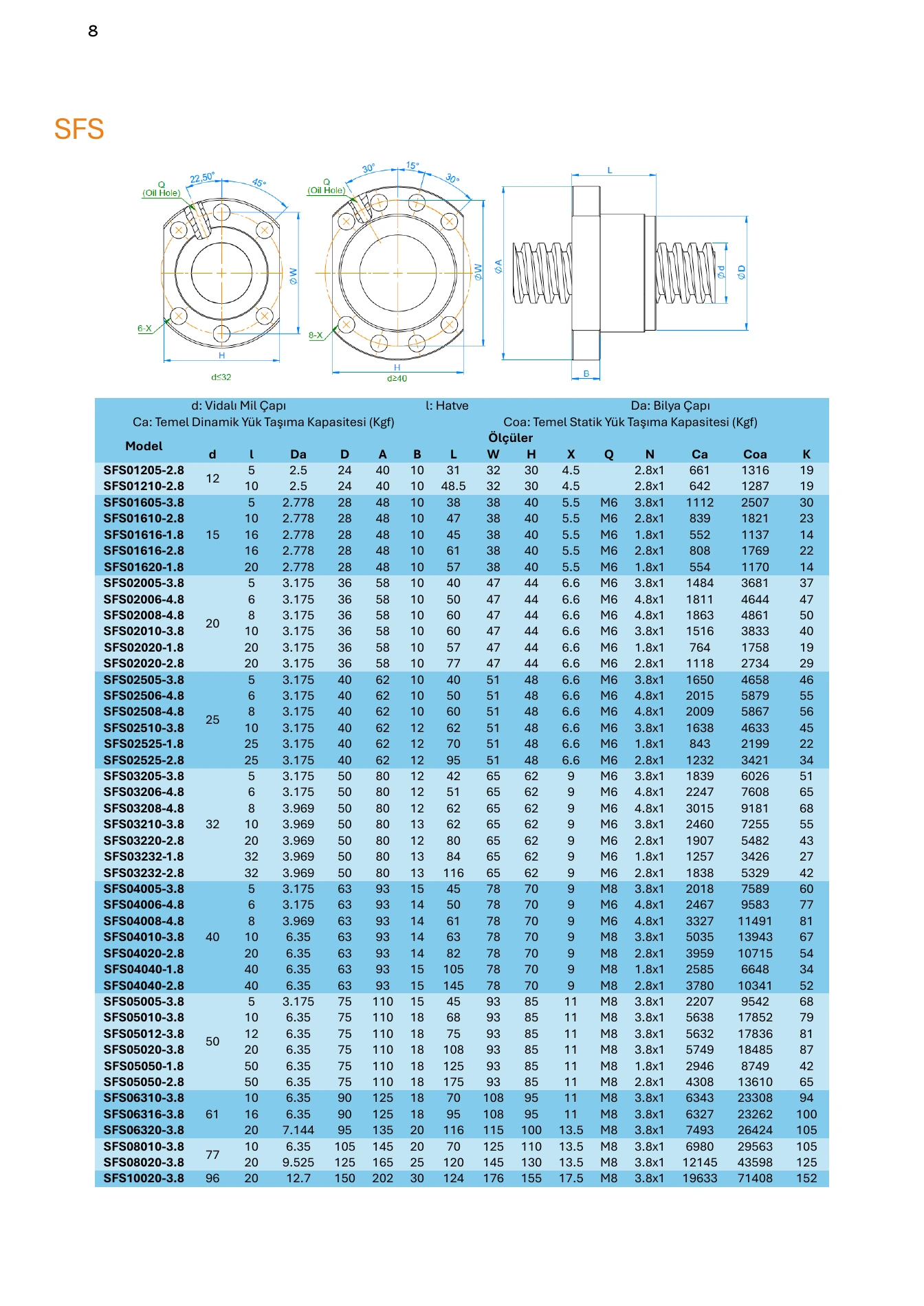

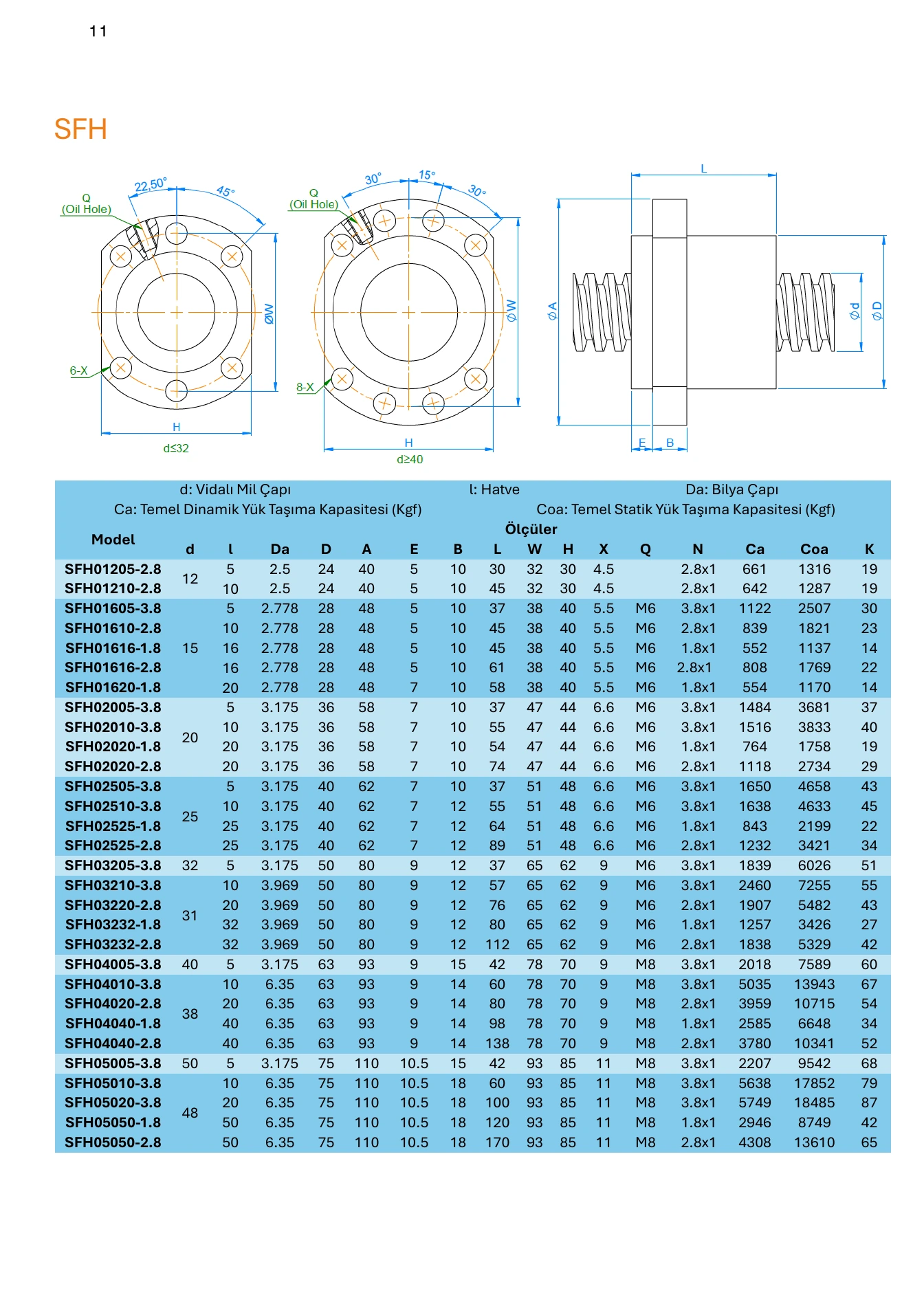

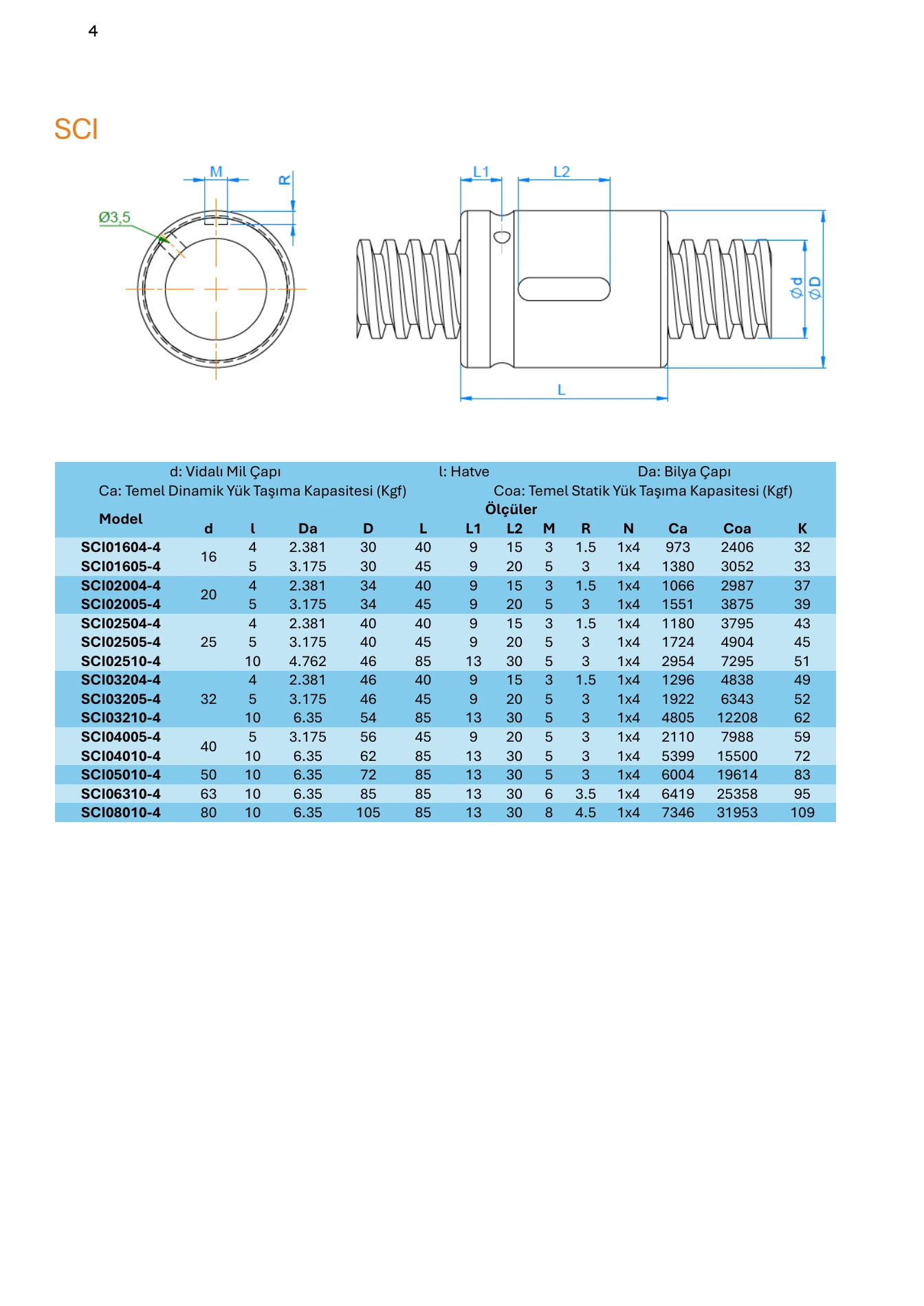

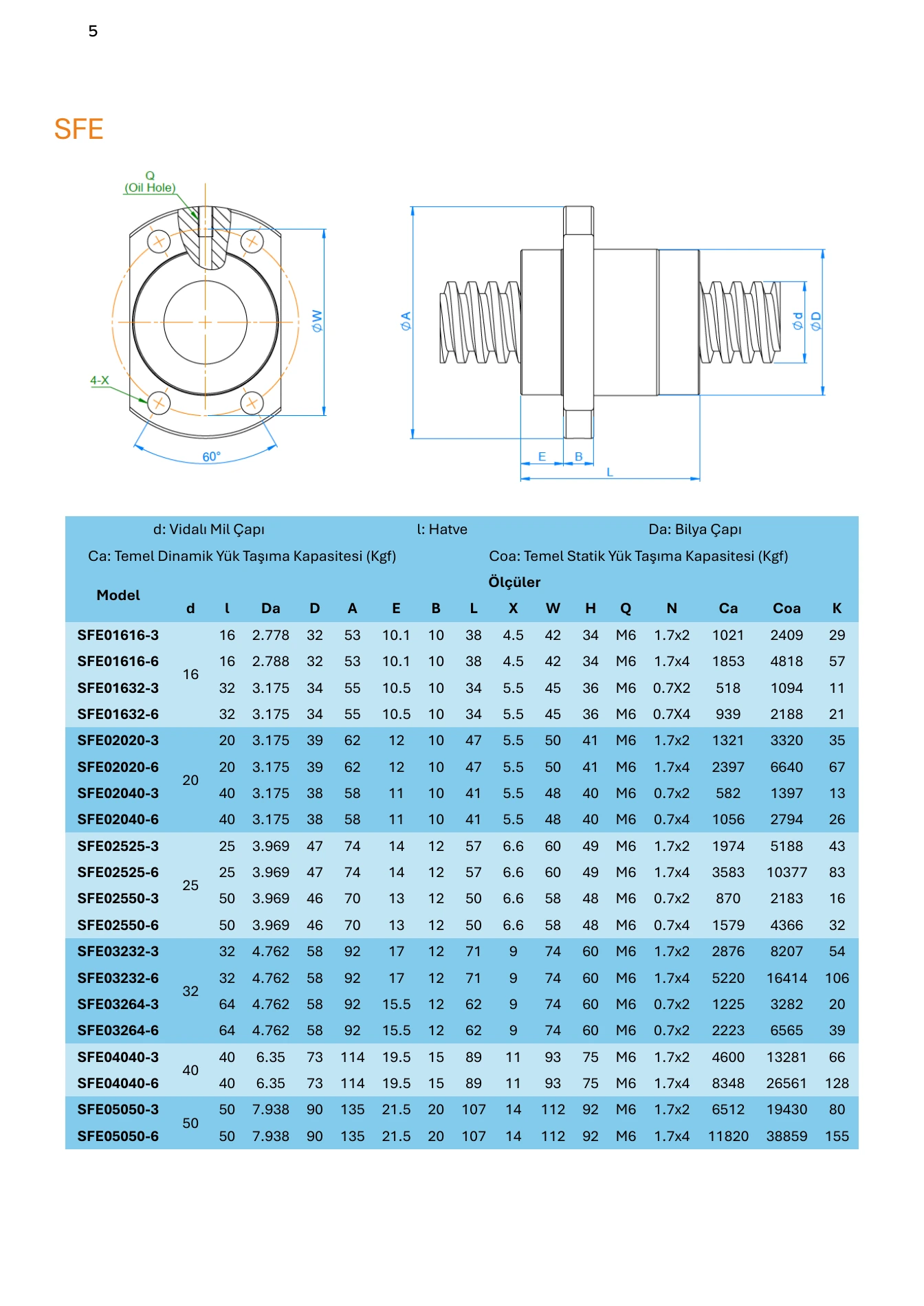

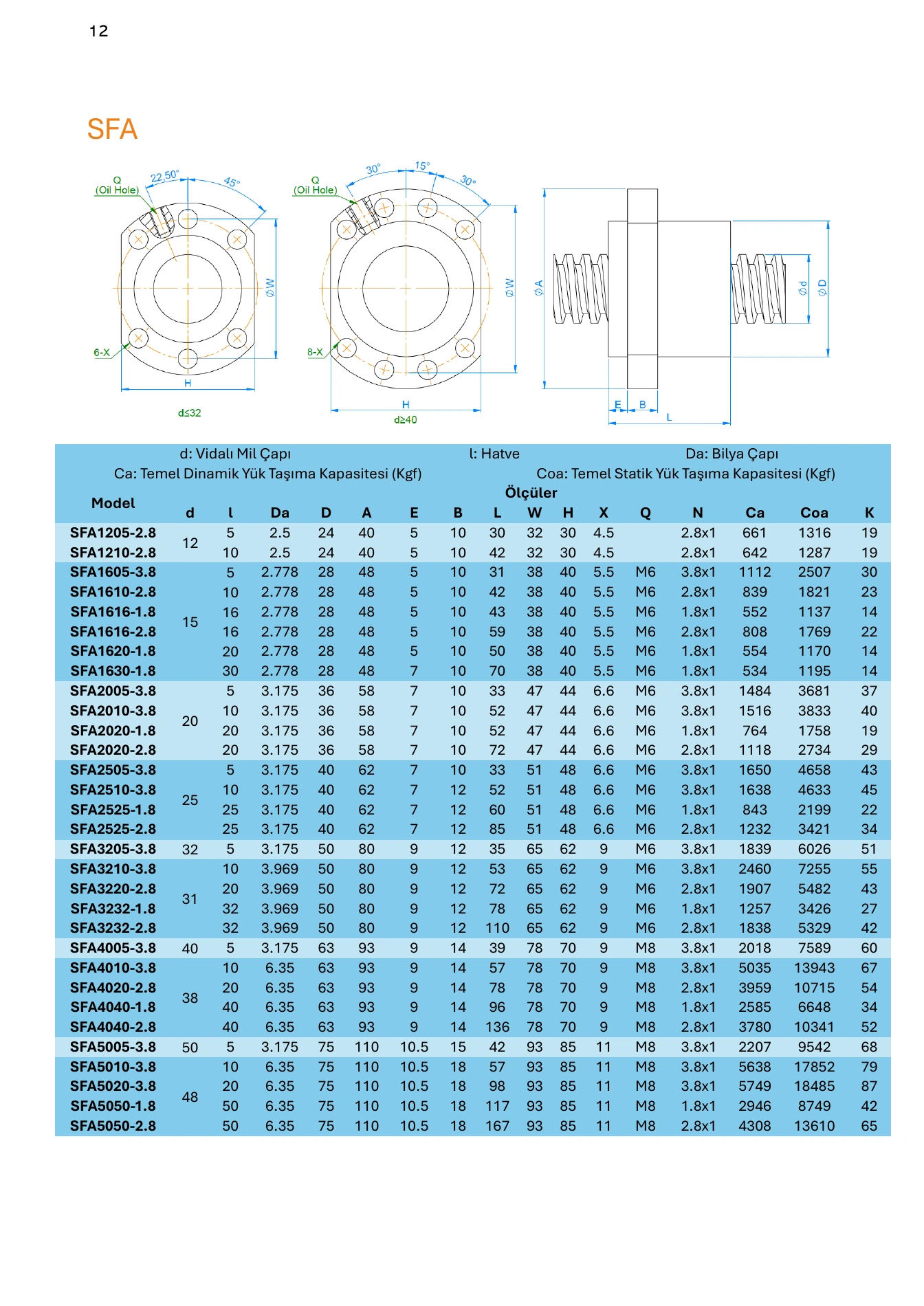

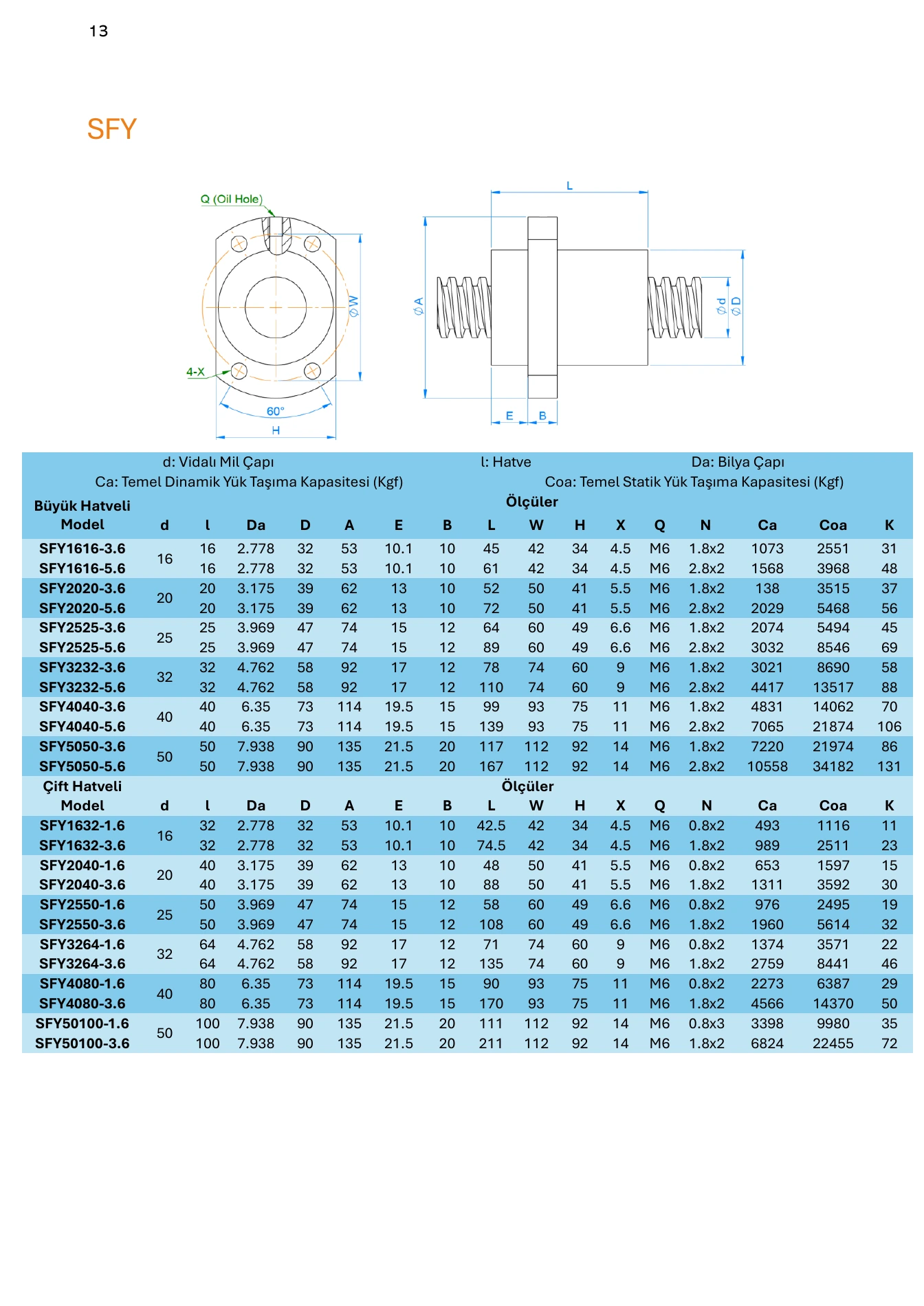

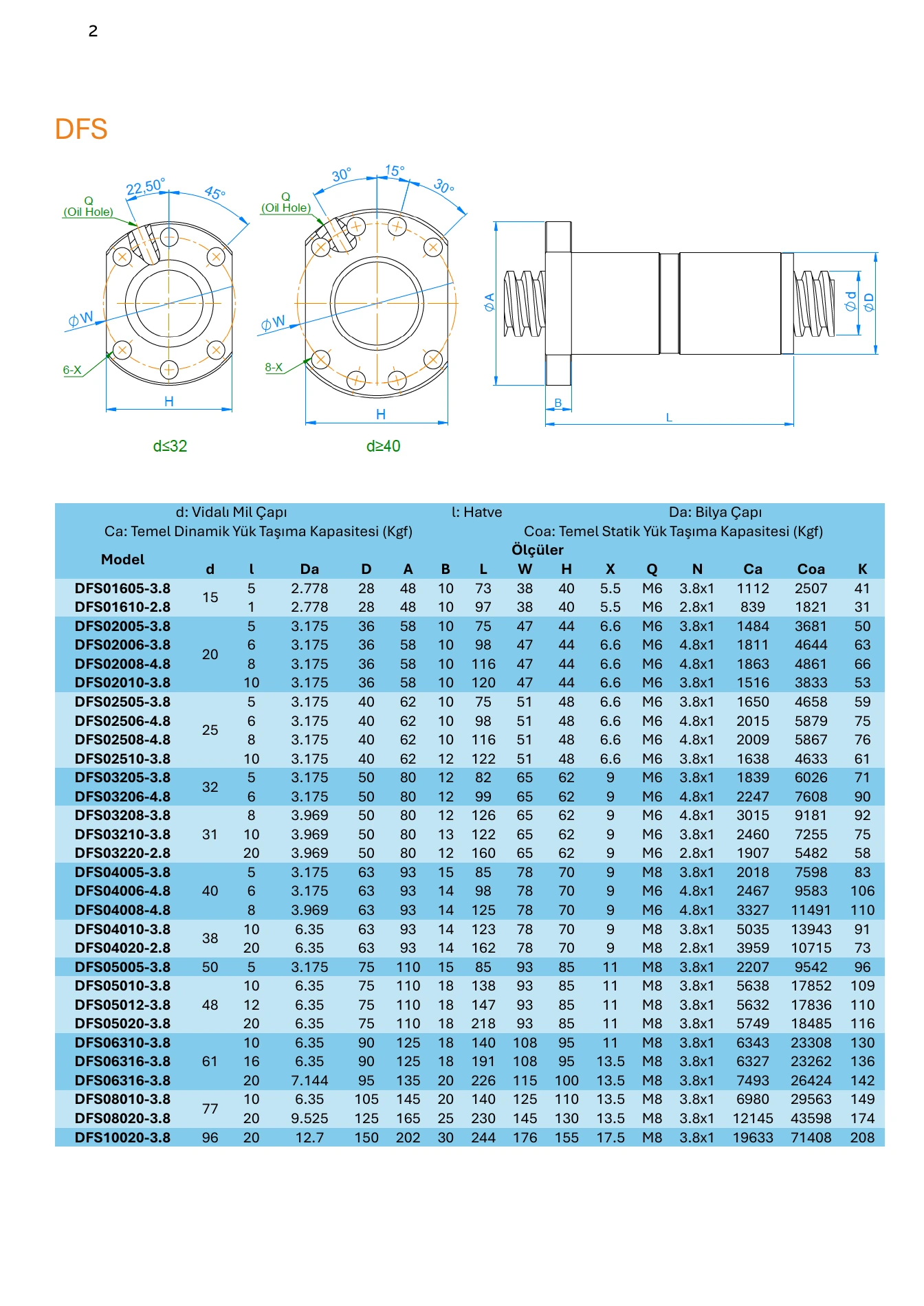

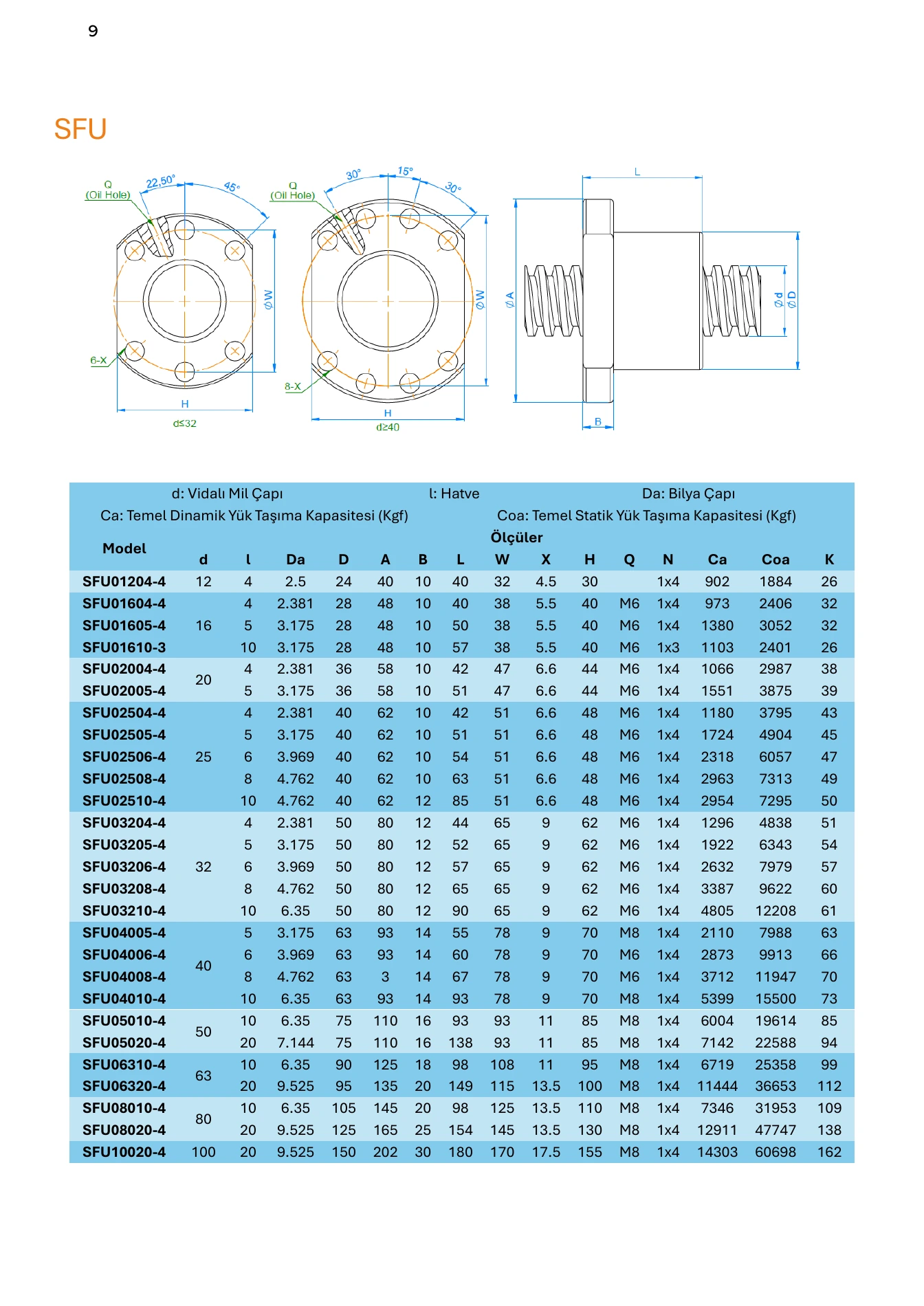

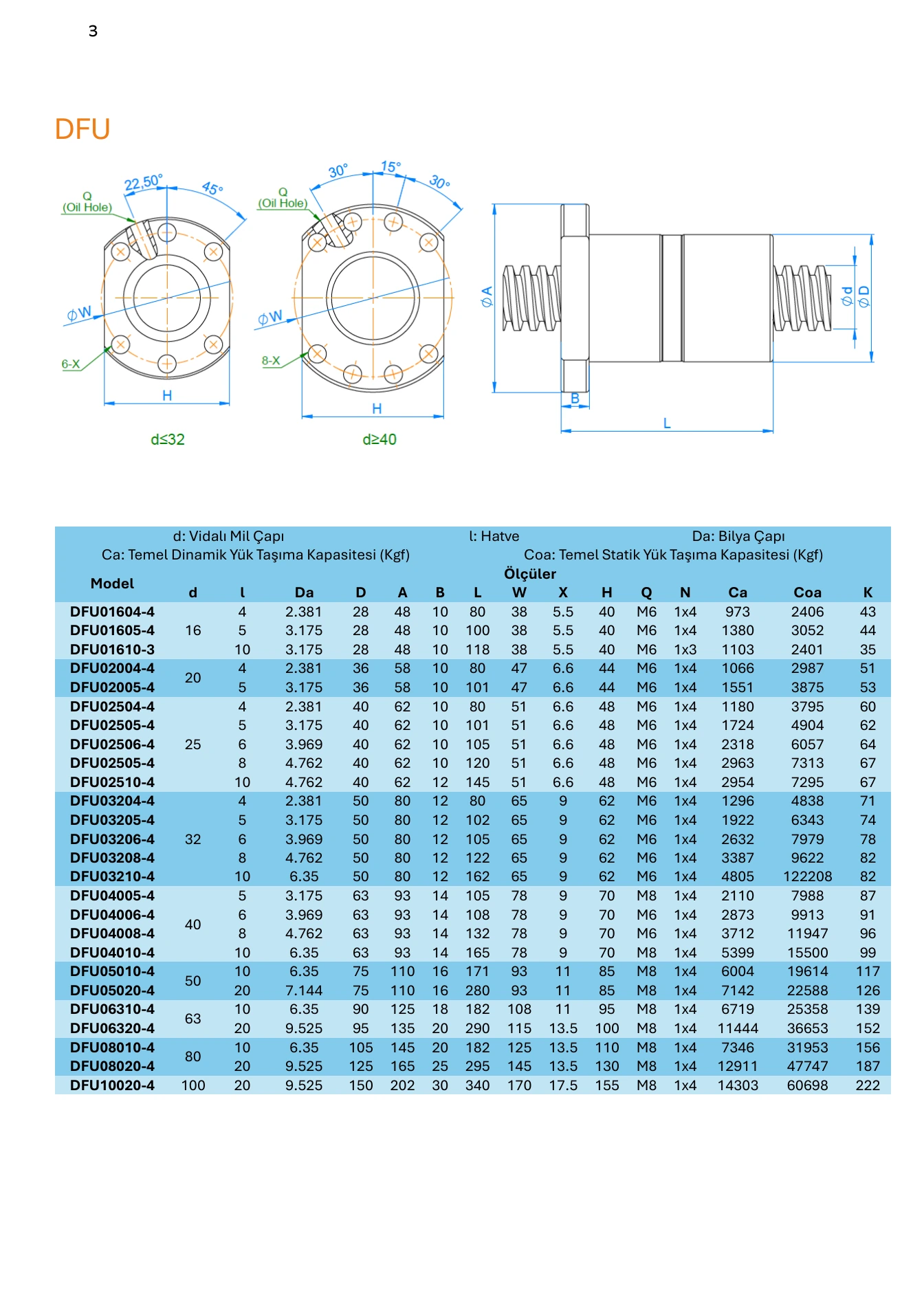

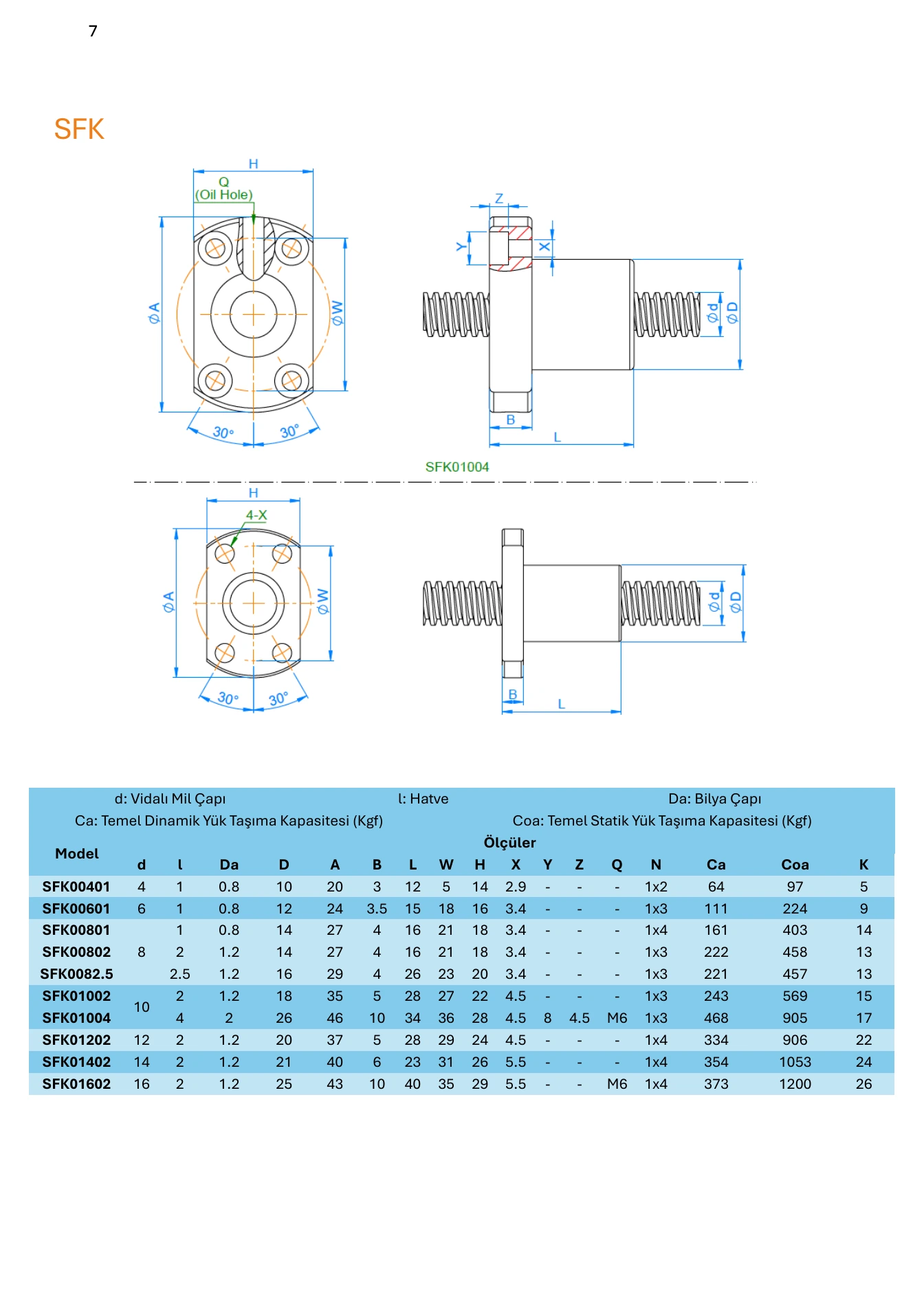

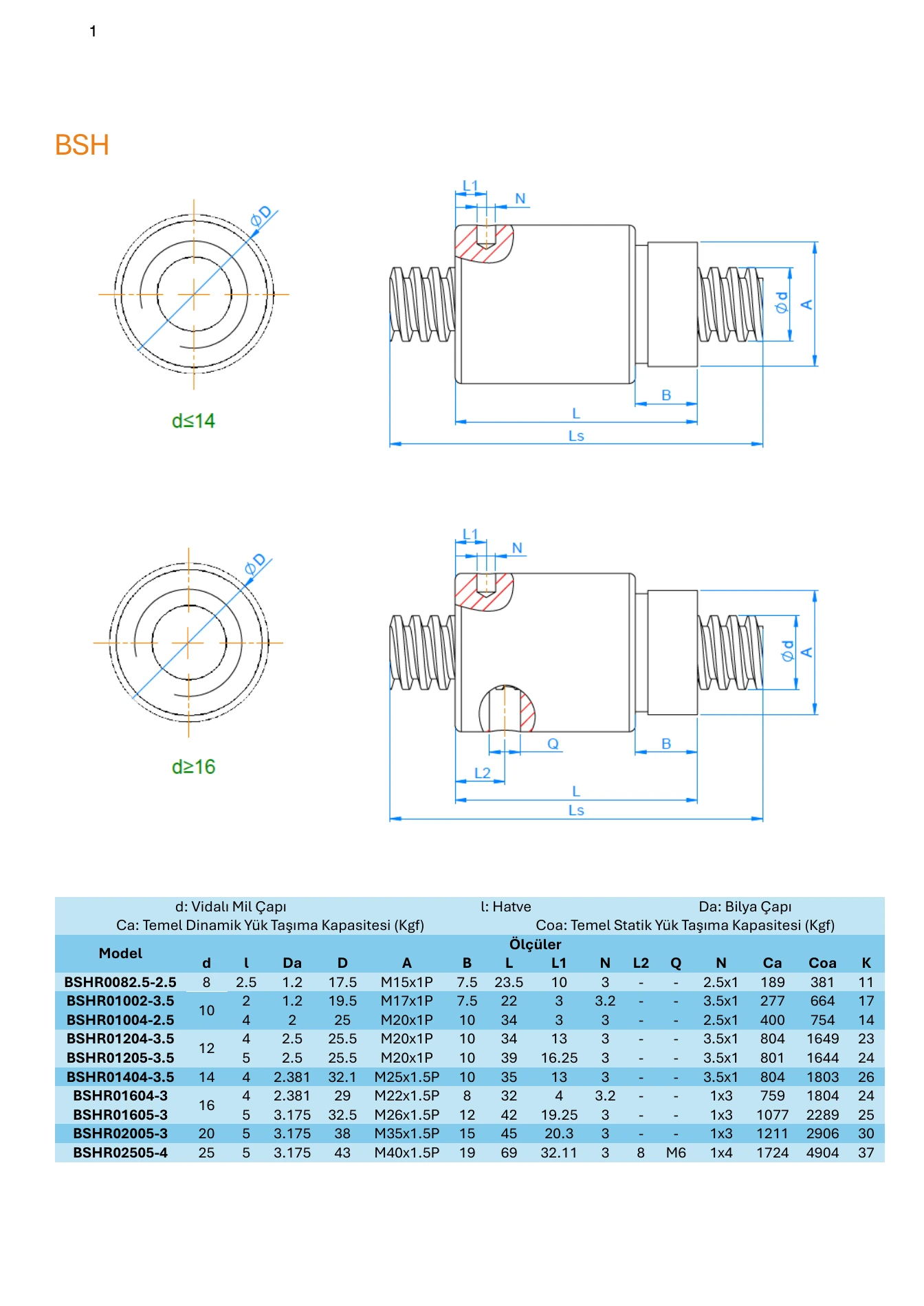

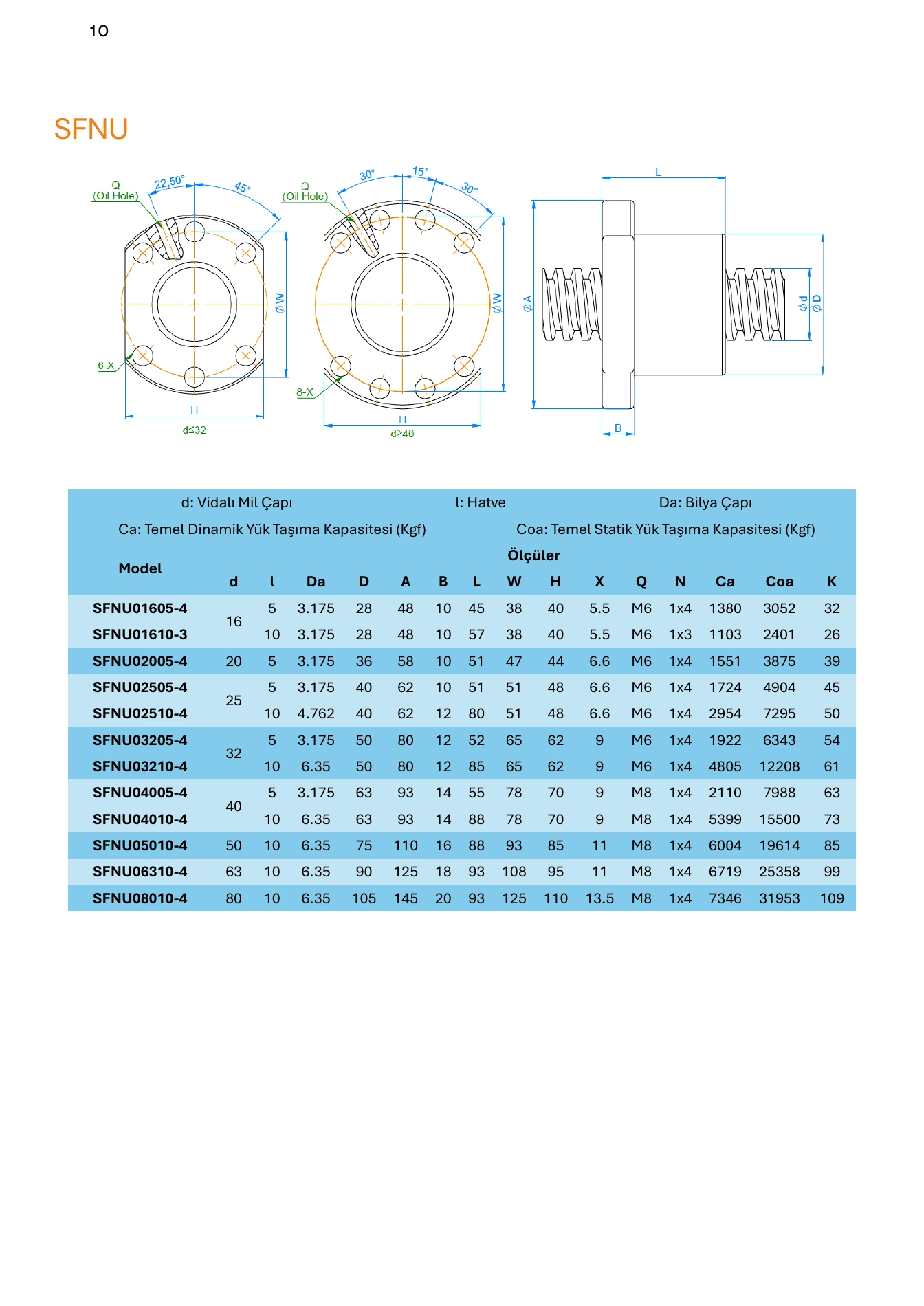

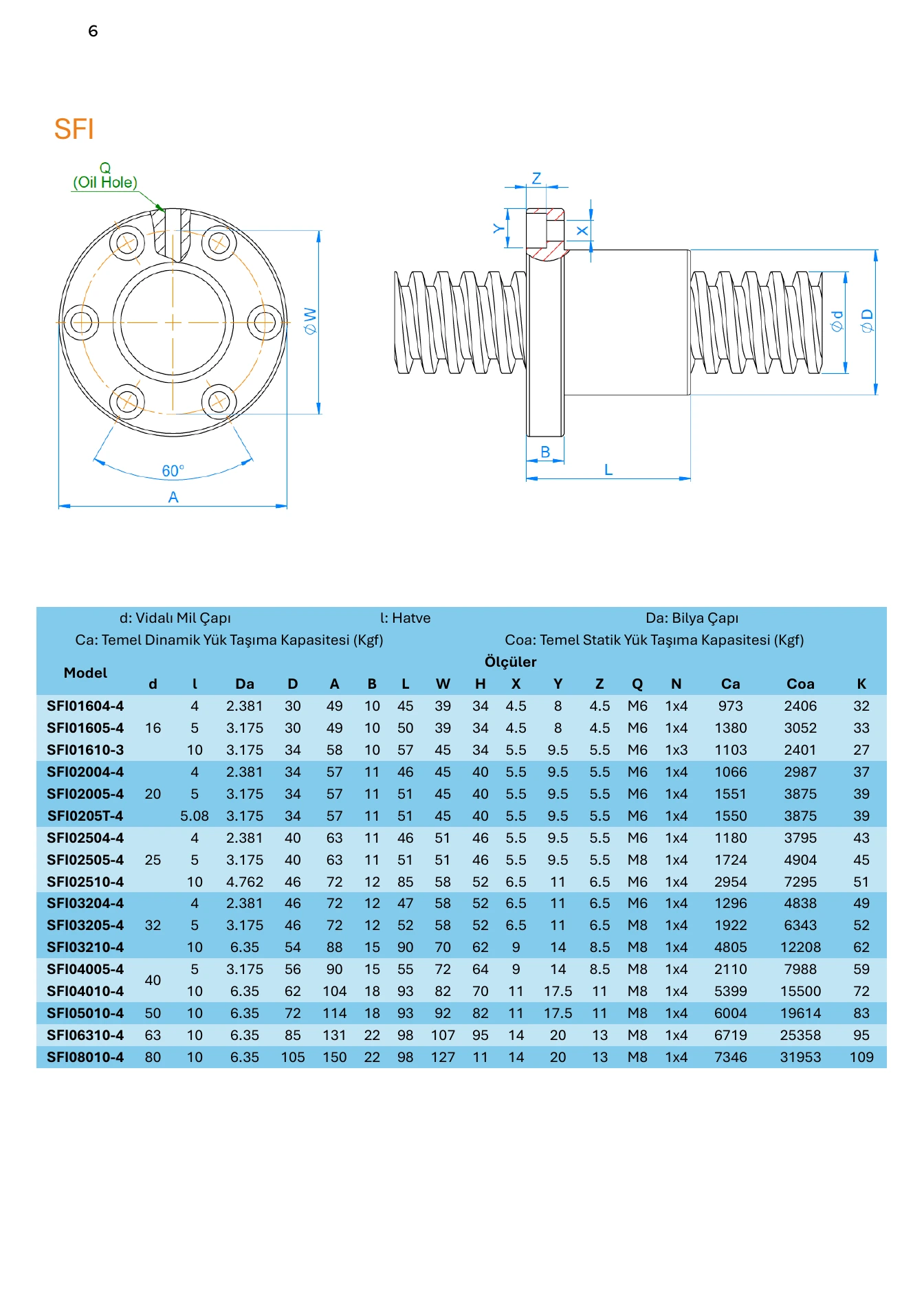

CPC vidalı mil ve somun seçeneklerini seri adlarına göre yukarıdaki katalog sayfalarından inceleyebilirsiniz. Her görselde ilgili somunun teknik çizimi, model kodları, bağlantı ölçüleri ve katalogda verilen yük değerleri birlikte gösterilir. Görsele tıklayarak büyütebilir, gerçek boyutta inceleyebilirsiniz.
Çap, hatve ve somun bağlantısı
Seçim yaparken yalnızca mil çapını kontrol etmek yeterli değildir. Hatve, somun dış çapı, flanş geometrisi, bağlantı delikleri ve toplam somun boyu mevcut montajla birlikte değerlendirilir. Aynı çapta farklı seriler, farklı bağlantı ölçülerine sahip olabilir. Değişim için eski parçanın tam kodunu ve teknik resmini paylaşmanız uygun modelin belirlenmesini kolaylaştırır.
Katalog işaretleri nasıl okunur?
Kaynak katalogda d mil çapını, l hatveyi ve Da bilya çapını gösterir. Ca temel dinamik yük taşıma kapasitesi, Coa ise temel statik yük taşıma kapasitesidir; bu iki değer katalogda kgf olarak belirtilmiştir. Çizimdeki harfleri aynı sayfanın ölçü sütunlarıyla eşleştirin. Ürün kodunun devamındaki işaretleri değiştirmeden teklif talebine ekleyin.
Montaj ve teklif bilgileri
Mil boyu, uç işleme resmi, somun tipi, ihtiyaç adedi ve eksenin çalışma koşulları teklif hazırlığında değerlendirilir. Mevcut uç yatakların modeli ve somun gövdesinin bağlantı ölçüleri de birlikte kontrol edilmelidir. Doğruluk sınıfı, ön yük ve uygulamanın yük-hız gereksinimleri için model bazında teknik doğrulama yapılır.
