FK Serisi Flanşlı Vidalı Mil Uç Yatakları

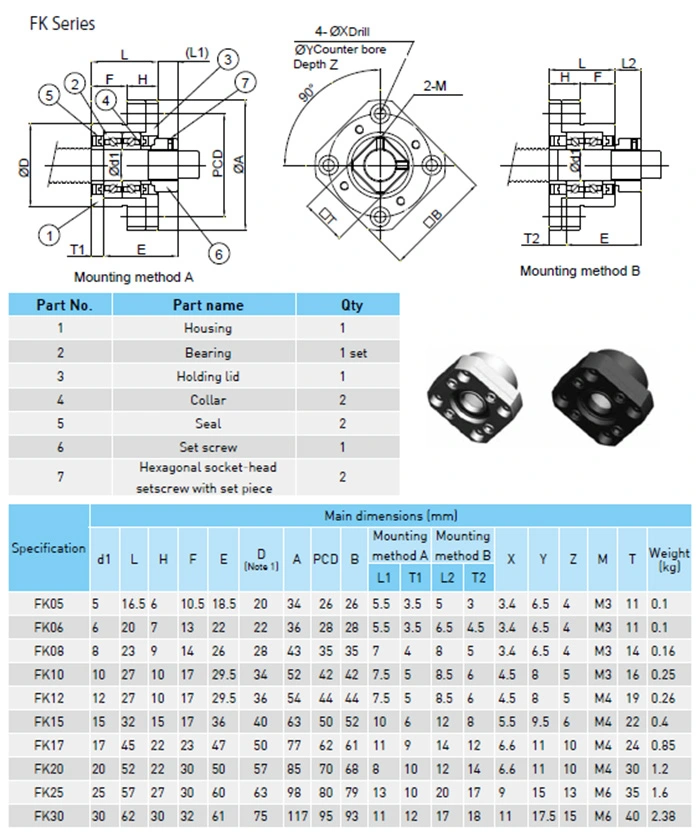

FK Serisi — Katalog Çizimi ve Ölçüleri

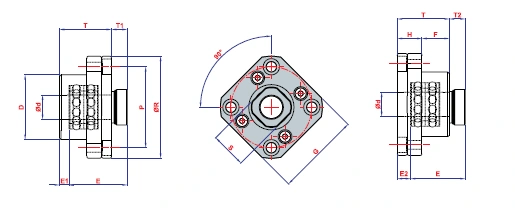

DMS / DUP Ölçü Seçenekleri
| Marka | Model | Ød | R | G | T | H | F | D | E | P | d1 | d2 | S | T1 | E1 | T2 | E2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DMS | FK 10 | 10 | 52 | 42 | 27 | 10 | 17 | 34 | 29,5 | 42 | 4,5 | 8 | 15,8 | 7,3 | 5 | 8,5 | 6 |
| DMS | FK 12 | 12 | 54 | 44 | 29 | 12 | 17 | 36 | 29,5 | 44 | 4,5 | 8 | 19 | 7,3 | 5 | 8,5 | 6 |
| DMS | FK 15 | 15 | 63 | 52 | 32 | 15 | 17 | 40 | 36 | 50 | 5,5 | 9,5 | 22 | 9,8 | 6 | 12 | 8 |
| DMS | FK 20 | 20 | 85 | 68 | 52 | 22 | 30 | 57 | 50 | 70 | 6,6 | 11 | 30 | 7,8 | 10 | 12 | 14 |
| DMS | FK 25 | 25 | 98 | 79 | 57 | 27 | 30 | 63 | 60 | 80 | 9 | 15 | 35 | 13 | 10 | 20 | 16,5 |
| DUP | FK 10 | 10 | 52 | 42 | 27 | 10 | 17 | 34 | 29,5 | 42 | 4,5 | 8 | 15,8 | 7,3 | 5 | 8,5 | 6 |
| DUP | FK 12 | 12 | 54 | 44 | 27 | 10 | 17 | 36 | 29,5 | 44 | 4,5 | 8 | 19 | 7,3 | 5 | 8,5 | 6 |
| DUP | FK 15 | 15 | 63 | 52 | 32 | 15 | 17 | 40 | 36 | 50 | 5,5 | 9,5 | 22 | 9,8 | 6 | 12 | 8 |
| DUP | FK 20 | 20 | 85 | 68 | 52 | 22 | 30 | 57 | 50 | 70 | 6,6 | 11 | 30 | 7,8 | 10 | 12 | 14 |
| DUP | FK 25 | 25 | 98 | 79 | 57 | 27 | 30 | 63 | 60 | 80 | 9 | 15 | 35 | 13 | 10 | 20 | 16,5 |
Flanşlı sabit taraf yataklama
FK serisi, flanş üzerinden bağlantı yapılan sabit taraf uç yatak seçeneklerinden biridir. Montaj yüzeyi, mil ekseni ve bağlantı delikleri birlikte ele alınarak uygun gövde seçilir.
Model ve bağlantı ölçülerini kontrol edin
Flanşlı yatak seçiminde merkezleme çapı, flanş kalınlığı ve bağlantı deliklerinin konumu önemlidir. Modelin dış görünüşünün benzer olması, gövdenin makineye aynı ölçülerle oturacağını göstermez. Teknik çizimdeki montaj yönü ile mil ucunun işleme detayı birlikte karşılaştırılmalıdır.
Montaj düzeni
FK gövdenin şaseye bağlantısı yapılırken yüzeylerin temizliği ve merkezleme düzeni kontrol edilir. Tahrik tarafındaki kaplin veya kilit elemanı için yeterli alan bırakılmalıdır. Karşı uçta kullanılacak destek yatağı da eksenin toplam boyuna ve yataklama planına göre belirlenir.
Teklif için gerekli bilgiler
Model kodunu, ihtiyacınız olan adedi ve varsa eski parçanın fotoğrafını paylaşın. Mil ucunun teknik resmi, karşı uçtaki yatak tipi ve tahrik bağlantısı da değerlendirmeye yardımcı olur. Tablolardaki farklı markaların değerleri kendi satırları içinde okunmalıdır.
