FF Serisi Flanşlı Vidalı Mil Uç Yatakları

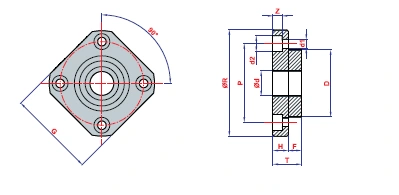

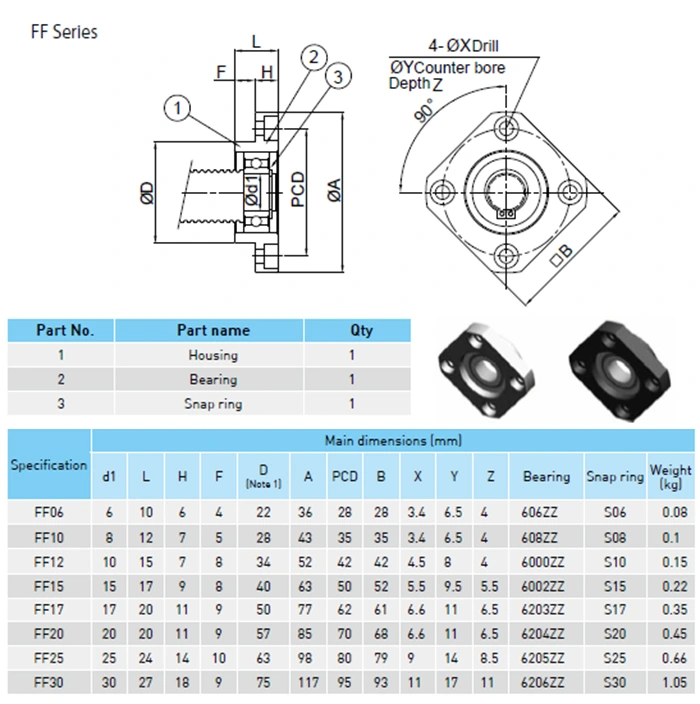

FF Serisi — Katalog Çizimi ve Ölçüleri
DMS / DUP Ölçü Seçenekleri
| Marka | Model | Ød | R | G | T | H | F | D | P | d1 | d2 | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DMS | FF 10 | 8 | 43 | 35 | 12 | 7 | 5 | 28 | 35 | 3,4 | 6 | 4 |
| DMS | FF 12 | 10 | 52 | 44 | 15 | 7 | 8 | 34 | 42 | 4,2 | 8 | 4,4 |
| DMS | FF 15 | 15 | 63 | 52 | 17 | 9 | 8 | 40 | 50 | 5,2 | 9,5 | 5,4 |
| DMS | FF 20 | 20 | 85 | 68 | 20 | 11 | 9 | 57 | 70 | 6,3 | 11 | 6,5 |
| DMS | FF 25 | 25 | 98 | 79 | 24 | 14 | 10 | 63 | 80 | 8,7 | 14 | 8,6 |
| DMS | FF 30 | 30 | 117 | 93 | 27 | 18 | 9 | 75 | 95 | 10,7 | 17,5 | 10,8 |
| DUP | FF 10 | 8 | 43 | 35 | 12 | 7 | 5 | 28 | 35 | 3,4 | 6 | 3,4 |
| DUP | FF 12 | 10 | 52 | 44 | 15 | 7 | 8 | 34 | 42 | 4,2 | 8 | 4,4 |
| DUP | FF 20 | 20 | 85 | 68 | 20 | 11 | 9 | 57 | 70 | 6,3 | 11 | 6,5 |
| DUP | FF 25 | 25 | 98 | 79 | 24 | 14 | 10 | 63 | 80 | 8,7 | 14 | 8,6 |
| DUP | FF 30 | 30 | 117 | 93 | 27 | 18 | 9 | 75 | 95 | 10,7 | 17,5 | 10,8 |
Flanşlı destek tarafı yataklama
FF serisi, flanş bağlantılı destek tarafı yataklama düzenleri için kullanılan uç yatak grubudur. Sabit taraftaki yatakla birlikte değerlendirilerek milin karşı uçtaki kılavuzlanmasını sağlar.
Model ve bağlantı ölçülerini kontrol edin
FF seçerken model numarası ile mil ucunun gerçek işlenmiş çapını ayrı ayrı okuyun. Flanş bağlantı aralığı, gövde çapı ve montaj yüzeyinin konumu mevcut tasarımla uyumlu olmalıdır. Destek elemanının sabit taraf yatağı gibi kullanılacağı varsayılmamalıdır.
Montaj düzeni
Flanş yüzeyi ile mil ekseni arasındaki hizalama, montajın temel kontrol noktalarındandır. Gövdeyi yanlış doğrultuda sıkarak mili zorlamak yerine yataklama geometrisi düzeltilmelidir. Destek tarafının çalışma düzeni ve tespit elemanları seçilen modelin teknik çizimiyle doğrulanır.
Teklif için gerekli bilgiler
Model kodunu, ihtiyacınız olan adedi ve varsa eski parçanın fotoğrafını paylaşın. Mil ucunun teknik resmi, karşı uçtaki yatak tipi ve tahrik bağlantısı da değerlendirmeye yardımcı olur. Tablolardaki farklı markaların değerleri kendi satırları içinde okunmalıdır.
